歐創芯新品發布:OC5220——共陽極、深度調光、平均電流采樣的降壓恒流
發布時間:2022-05-24 瀏覽:2433
產品概述:
OC5220 是一款外圍電路簡單的多功能平均電流型 LED 恒流驅動器,適用于5-100V電壓范圍的降壓 BUCK 調光恒流 LED領域。
芯片 PWM 端口支持超小占空比 PW M 調光,可響應最小 60ns 脈寬。PWM 端口為高電平時,芯片正常工作。為低電平芯片時,芯片輸出關閉。
芯片PWM調光內部采用低紋波算法,保證了0-100%調光過程中LED燈的紋波始終很小,在PWM信號占空比漸變的過程中不會出現燈光的抖動和階梯感,燈光的柔順度更細膩更完美。
芯片采用平均電流控制算法,輸出電流恒流精度≤±3%,且輸出電流受輸入輸出電壓、系統電感的影響?。恍酒瑑?nèi)部集成環路補償,外圍電路簡潔,系統更加穩定可靠。
芯片通過對 LD 端口進行控制實現三功能切換。LD 懸空時,系統為高亮模式; LD 為 VDD 時,系統為 1/2 電流的低亮模式;LD 接 0.2-1.2V 模擬調光信號輸入時, 系統為模擬調光模式。LD 高低亮切換模式,用來實現汽車 LED 照明的遠近光燈切換。LD 模擬調光模式時,端口電壓低于 0.2V,輸出關閉。
主要產品特點:
支持高輝調光,65536:1 調光比
共陽極方案
寬輸入電壓:5-100V
平均電流工作模式
高效率:最高可達 95%
輸出電流可調范圍 60mA~1.8A
內驅 100V/6A 的 MOS
內置 5.5V 穩壓管
******工作頻率 1MHz
恒流精度≤±3%
支持 PWM/模擬/分段調光

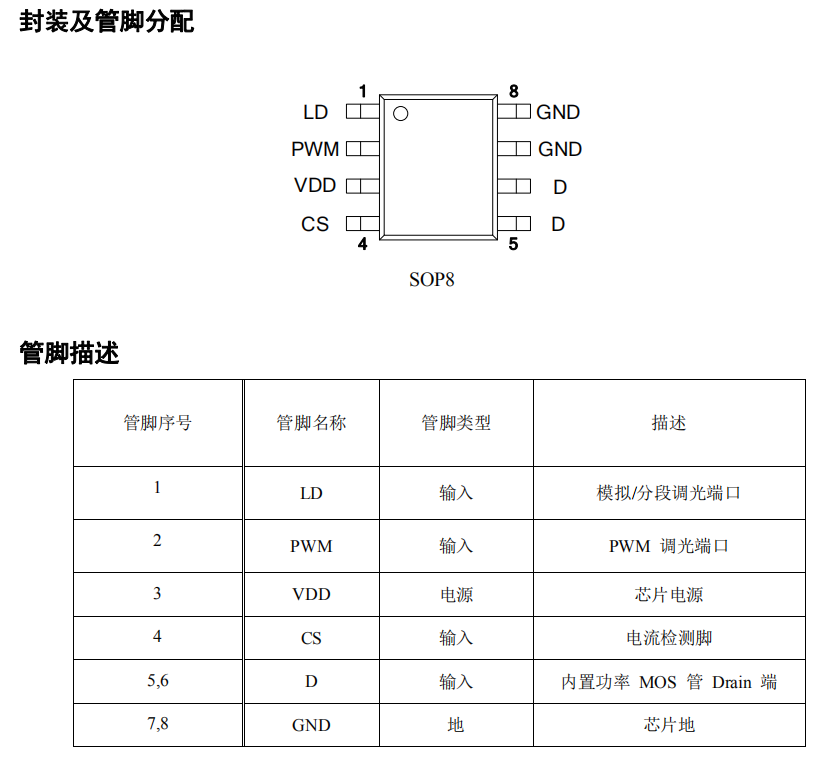

封裝:SOP8
應用領域:
景觀亮化洗墻燈
舞臺調光效果燈
智能調光電源
LCD 背光照明
建筑照明

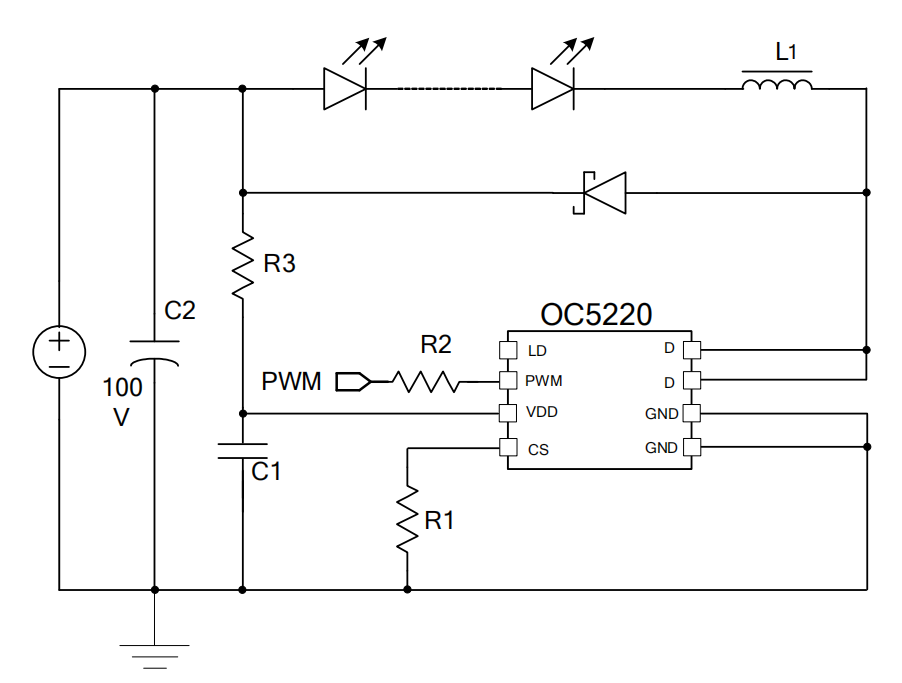

典型應用電路:

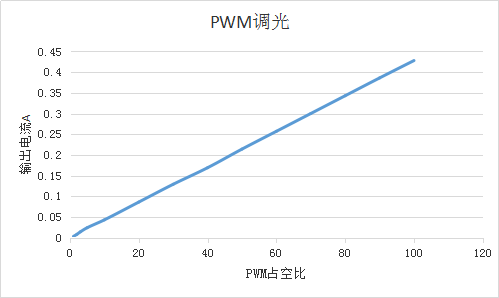

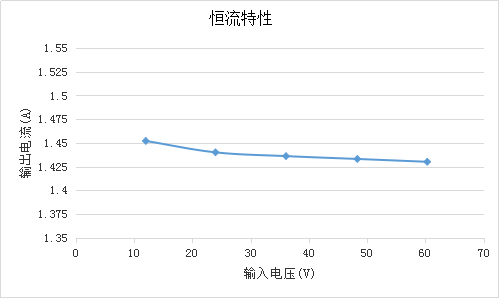

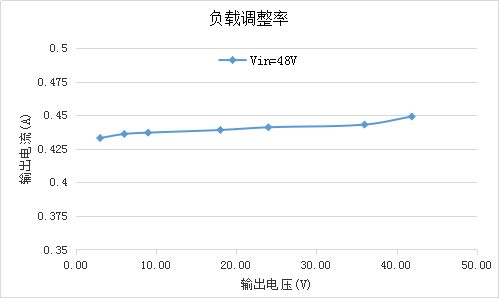

典型應用測試特性曲線:
